Монтаж панели управления пневмоподвески

Общие рекомендации по размещению элементов управления смотрите в документации - Подготовка к монтажу и Общие рекомендации)

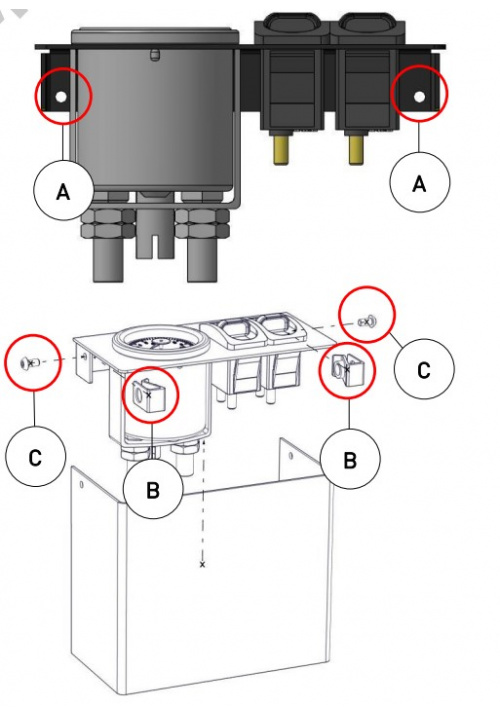

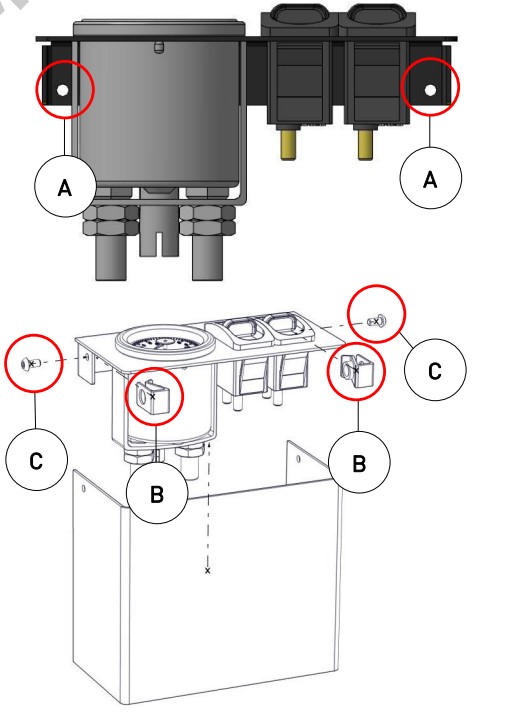

1. Определите место для крепления панели управления.

2. Установите в панель манометр и клавишу/клавиши, заранее подключив к ним пневмомагистрали.

3. Закрепите панель на плоскости используя саморезы 3.5х9.5 (черный) – 2 шт. (А)

4. Оденьте на отгибы панели гайки- клипсы М4 – 2 шт. (В)

5. Наденьте сверху на панель метал. короб, совместив его отверстия с

отверстиями в гайках-клипсах. (п.4).

6. Закрепите короб на панели с помощью винтов с полукруглой шляпкой М4х12 – 2 шт. (С).
